四川能源項目用變流器配套電抗器(串聯電抗器)技術要求1總則
1.1本技術規范適用于南充市西充縣多扶食品工業園天然氣分布式能源項目變流器配套電抗器(串聯電抗器),它提出了該設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
1.2本技術規范中提出了最低限度的技術要求，并未規定所有的技術要求和適用的標準，賣方應提供一套滿足本技術規范和所列標準要求的高質量產品及其相應服務。
1.3本技術規范書所使用的標準如遇與賣方所執行的標準不一致時，按較高標準執行。
1.4本技術規范書經買、賣雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。
1.5本技術規范書未盡事宜，由買賣雙方協商確定。
2設計和運行條件
2.1系統概況和相關設備
2.1.1 系統概況
系統電壓3kV
系統最高電壓3.6kV
系統額定頻率101.6/50Hz
系統中性點接地方式中性點不接地
2.1.2 安裝地點戶內
2.2工程主要原始資料(四川省西充縣)
2.2.1.周圍空氣溫度：
最高平均溫度+40℃
最低平均溫度5℃
極端最低溫度-5℃
2.2.2.海拔高度：≤1000m
2.2.3．地震烈度：8度
水平加速度≤0.2g
垂直加速度：≤0.1g
3.技術參數和性能要求
3.1技術要求

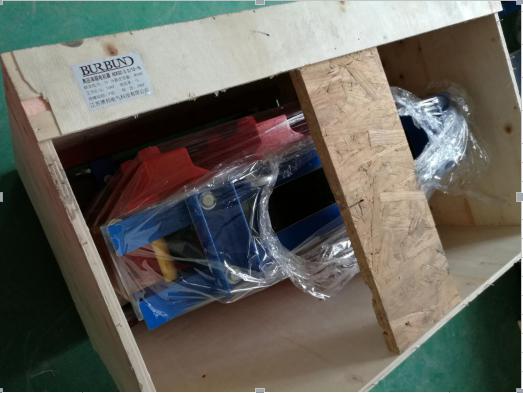

干式電抗器(串聯電抗器)：1500A、3kV
3.2設備表
序號 設備名稱 單位 數量 備注
1 變流器發電機側干式電抗器(串聯電抗器) 臺 2 101.6HZ
2 變流器整流變側干式電抗器(串聯電抗器) 臺 2 50HZ
3.3一般技術要求
3.3.1變流器發電機側干式電抗器(串聯電抗器)：電感0.6mH，額定頻率101.6HZ，額定電壓3kV，額定電流1500A，絕緣等級F級，電抗器(串聯電抗器)內部應預埋熱電阻式溫度傳感器。柜式安裝，外形(長x寬x高)1600x800x2000mm，柜體防護等級IP2X。預埋溫度測量傳感器。
3.3.2變流器整流變側干式電抗器(串聯電抗器)：電感0.44mH，額定頻率50HZ，額定電壓3kV，額定電流1500A，絕緣等級F級，電抗器(串聯電抗器)內部應預埋熱電阻式溫度傳感器。柜式安裝，外形(長x寬x高)1600x800x2000mm，柜體防護等級IP2X。預埋溫度測量傳感器。
4標準
4.1合同設備包括賣方向其他廠商購買的所有附件和設備，這些附件和設備應符合相應的標準規范或法規的最新版本或其修正本的要求,除非另有特別說明，將包括在投標期內有效的任何修正和補充。
4.2除非合同另有規定，均須遵守最新的國家標準（ＧＢ）和國際電工委員會(IEC)標準以及國際單位制(SI)標準。如采用進口產品，還應遵守制造廠所在國家標準，當上述標準不一致時按高標準執行。
4.3賣方提供的設備和配套件要符合以下標準但不局限于以下標準：
GB10229 《電抗器》
GB1094.1～1094.3 《電力變壓器》
GB311.1 《高壓輸變電設備的絕緣配合》
GB7449《電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則》
GB7328 《變壓器和電抗器的聲級測定》
GB6450 《干式電力變壓器》
GB5273 《變壓器、高壓電器和套管的接線端子》
GB763 《交流高壓電器在長期工作時的發熱》
GB/T16434 《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》
GB2900 《電工名詞術語》
GB1984 《交流高壓斷路器》
GB191 《包裝貯運標志》
4.4上述法則和標準提出了最基本要求，如果根據賣方的意見并經用戶接受，使用優于或更為經濟的設計或材料,并能使賣方設備良好地、連續地在本規范所規定的條件下運行時，則這些標準也可以由賣方超越。
4.5當標準、規范之間出現矛盾時，賣方應將矛盾情況提交用戶，以便在開始生產前制定解決方案。 |
